Système anti-drone PTC-XD-PRO
Le système anti-drone PTC-XD-PRO est spécialement conçu pour une installation en plein air permanente, intégrant des capacités de détection et de brouillage avancées des drones.Cette solution complète effectue simultanément la détection et le positionnement de plusieurs cibles, permettant une localisation précise et le suivi de la trajectoire des drones cibles et de leurs pilotes.
Utilisant des interférences radio sophistiquées et une technologie de blocage de pointe, le système coupe efficacement la transmission vidéo des drones, la télécommande et les liens de navigation,obligeant les drones non autorisés à retourner immédiatement à leur lieu d'origine ou à leur terrainLorsqu'il est intégré à un équipement de brouillage en option, il offre une protection complète de l'espace aérien à basse altitude avec des capacités de surveillance améliorées pour les zones sécurisées.
Applications
Idéal pour la sécurité à basse altitude dans divers scénarios, y compris la protection contre les événements à grande échelle, les patrouilles de sécurité publique, la défense des frontières, les détails de protection VIP, les zones militaires,installations d'électricité et pétrochimiquesLe système fonctionne hors ligne en tant qu'unité autonome, offre des options de déploiement flexibles et offre des capacités de réponse rapide pour répondre à diverses exigences opérationnelles.
Spécifications du système de détection
Module de détection passive
| Paramètre | Spécification |
|---|
| Modèle | Le PTC-UAV-D2C |
| Plage de fréquences | 100 MHz à 6 GHz |
| Portée de détection | 1 à 5 km |
| Sensitivité de détection | ≥ -95 dBm (25 kHz) |
| Trouver une direction exacte | Mobilité ≤ 10°, plané ≤ 3° |
| Direction Directivité | 360° dans toutes les directions |
| Modulation prise en charge | FM, 2FSK, 4FSK, GFSK, MSK, BPSK, QPSK, 16QAM, 64QAM, OFDM, DSSS, FHSS |
| Détection simultanée | ≥ 10 drones |
| Principales fréquences | La fréquence de fréquence de l'appareil est de 433 MHz (Custom), 910 MHz, 1.2 GHz (Custom), 1.4 GHz, 2.4 GHz, 5.2 GHz, 5.8 GHz. |
| Hauteur de détection | 0 à 1000 m |
| Précision de direction | ≤ 1,0° (RMS) |
| Consommation d'électricité | 15 W |
| Précision de positionnement | Les drones ≤ 10 m, les pilotes ≤ 10 m |
| Temps de détection | ≤ 3 s |
| Temps de rafraîchissement | ≤ 3 s |
| Taux de réussite de détection | ≥ 97% |
| Température de fonctionnement | -40°C à +70°C |
| Énergie | Échangeur de courant 110V-240V |
| Les dimensions | Le nombre de points de contact doit être le même que le nombre de points de contact. |
| Le poids | 30 kg ou plus |
Modèles de drones compatibles
DJI, Autel, Parrot, 3DR, Skydio, Fimi, Yuneec, Swellpro, Aee, Futaba, Hubson, Zhendi, drones Wi-Fi et drones DIY (transmission d'images analogiques)
Les capacités de détection
- Détection et identification des drones:Détecte et identifie la marque, le modèle, la fréquence et les spécifications techniques des drones envahissants
- Positionnement du drone:Localise les drones de la série DJI avec des données de position en temps réel, y compris la longitude, la latitude, l'azimut, la distance, la vitesse et l'altitude
- Position du pilote:Suivre les emplacements des pilotes des drones DJI (modèles Air, Mini, FPV, Avata) avec des données de position en temps réel
- Détection de direction des drones:Prend en charge la détection simultanée de la direction pour ≥ 3 cibles avec affichage en temps réel de l'azimut sur les cartes électroniques
- Fonction RID:Reçoit et décode des informations d'identification à distance pour les drones avec capacité de diffusion RID
- Scanner le spectre:Analyse du spectre 100 MHz-6 GHz avec graphique du spectre et affichage de cascade
- Identification unique:Reconnaît les numéros de série uniques des drones de la série DJI
- Contre-mesures intégrées:Commence automatiquement le brouillage après l'identification du drone
- Suivi de cibles multiples:Positionnement et suivi simultanés de plusieurs drones avec affichage de la trajectoire de vol
- Intégration de l'API:Interface standard pour l'intégration des données avec les systèmes de gestion
- Bibliothèque de modèles WiFi:Détection améliorée des drones à signal WiFi
- Cartes électroniques:Prend en charge la cartographie AMap, Baidu et Google (hors ligne)
- Conception intégréeInstallation simplifiée avec une architecture de système unifiée
Caractéristiques du système
- Portée étendue:Détection de direction jusqu'à 4 km en milieu ouvert
- Couverture à large fréquence:Capacité de détection de direction des drones à 400 MHz-6 GHz
- Opération passive:Aucune émission électromagnétique pour un fonctionnement respectueux de l'environnement
- Préparation 24 heures sur 24.Fonctionnement continu dans des conditions météorologiques électromagnétiques complexes et difficiles
- Couverture à 360°:Détection complète dans tout l'espace aérien protégé
- Liste noire/blanche:Distinction entre drones coopératifs et non coopératifs (modèles DJI)
- Alertes d'intrusion:Alarmes sonores et visuelles lors de la détection de drones
- La lecture de la trajectoire:Analyse des données de vol historiques pour l'évaluation de la sécurité
- Enregistrements de détection:Enregistrement complet des numéros de série, modèles, fréquences et données multidimensionnelles des drones
- Visualisation des données:Analyses statistiques à l'aide de cartes thermiques et de graphiques linéaires
- Prise en charge de plusieurs cartes:La commutation électronique des cartes, y compris Gaode, Bing, Baidu et Google hors ligne
Système de brouillage facultatif
Caractéristiques du blocage
| Le canal | Plage de fréquences | Puissance de sortie | Plaineté à l'intérieur de la bande |
|---|
| CH1 | 900 à 930 MHz | 100 W | ± 0,5 dB |
| CH2 | 1160 à 1300 MHz | 100 W | ± 0,5 dB |
| CH3 | 1550 à 1610 MHz | 100 W | ± 0,5 dB |
| CH4 | 2400 à 2480 MHz | 100 W | ± 0,5 dB |
| CH5 | 5150 à 5250 MHz | 100 W | ± 0,5 dB |
| CH6 | 5725 à 5850 MHz | 100 W | ± 0,5 dB |
| CH7 | 400 à 450 MHz | 100 W | ± 0,5 dB |
| CH8 | fréquences de fréquence de 1400 à 1440 MHz | 100 W | ± 0,5 dB |
Détails du système de brouillage
| Paramètre | Spécification |
|---|
| Channels de travail | 8 chaînes |
| Puissance de sortie totale | 800 W |
| Entrée de puissance | Les réglages de tension doivent être effectués à l'aide d'un système de freinage. |
| Rating de résistance à l'eau | Pour la protection contre la corrosion |
| Température de fonctionnement | -30°C à +55°C |
| Les dimensions | 500 * 450 * 235 mm |
| Poids net | Environ 35 kg |
| Options de montage | Montage murale (standard), montage au pôle (facultatif) |
| Caractéristiques de protection | Protection contre le VSWR (arrêt automatique lorsque le VSWR est supérieur à 5:1), protection contre la température (arrêt automatique > 75°C, redémarrage à 55°C) |
| Calendrier de fonctionnement | Fonctionnement continu 24 heures sur 24, 7 jours sur 7 et 365 jours sur 7 |
| Construction | Chambres métalliques à l'épreuve des vandalismes |

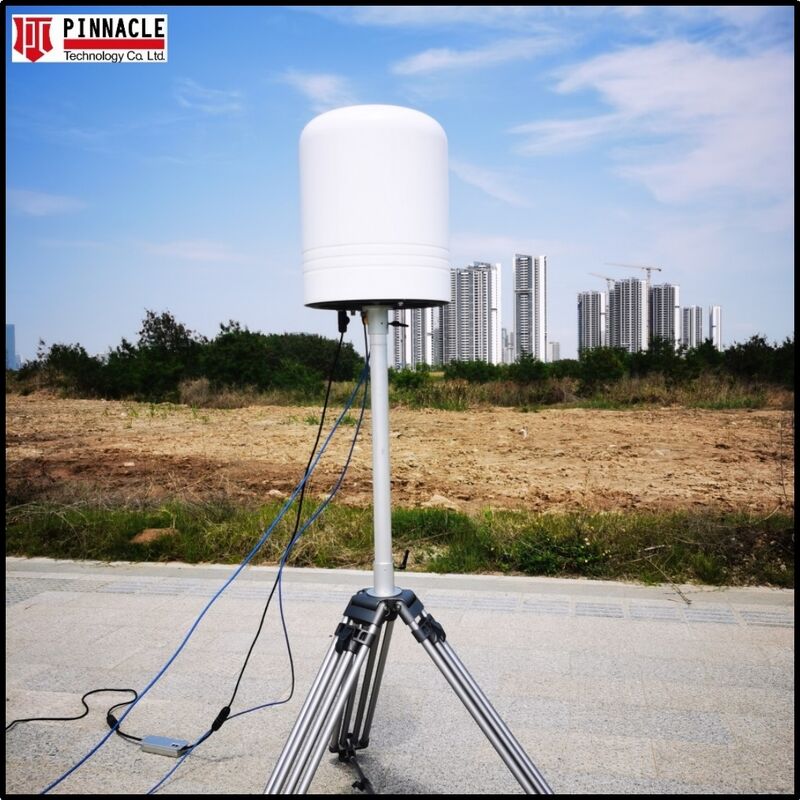

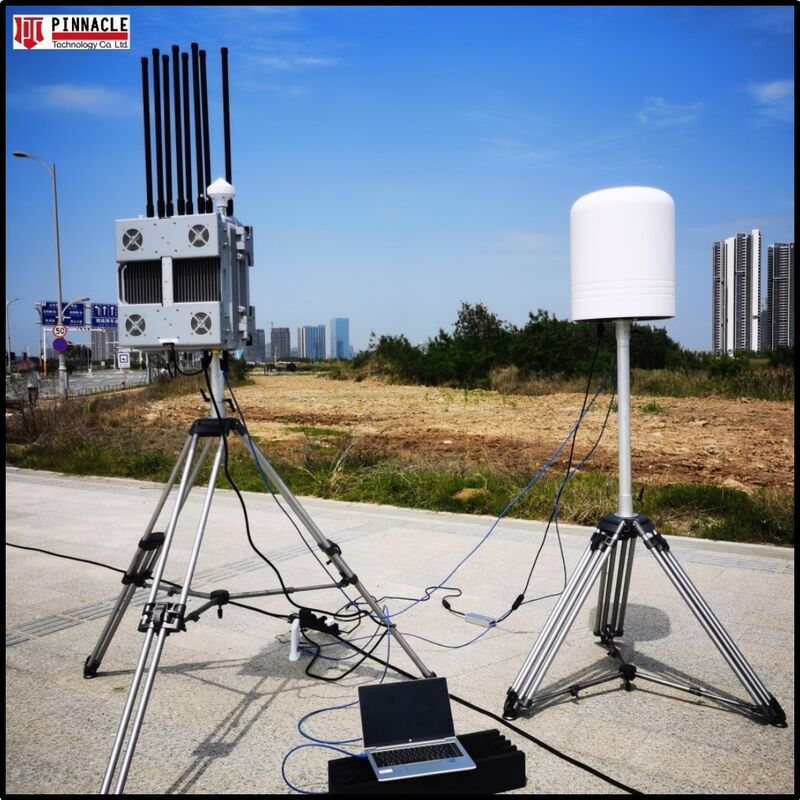

Images du produit
Nom de l'organisme:Toutes les fréquences de travail peuvent être personnalisées selon les exigences opérationnelles spécifiques.
