Lieu d'origine:
Shenzhen en Chine
Nom de marque:
PTC
Certification:
ISO 9000
Numéro de modèle:
Le DRV3KM
Détails du produit: |
|
Le système de détection et de brouillage des drones à basse altitude est conçu pour surveiller les activités malveillantes potentielles des drones.

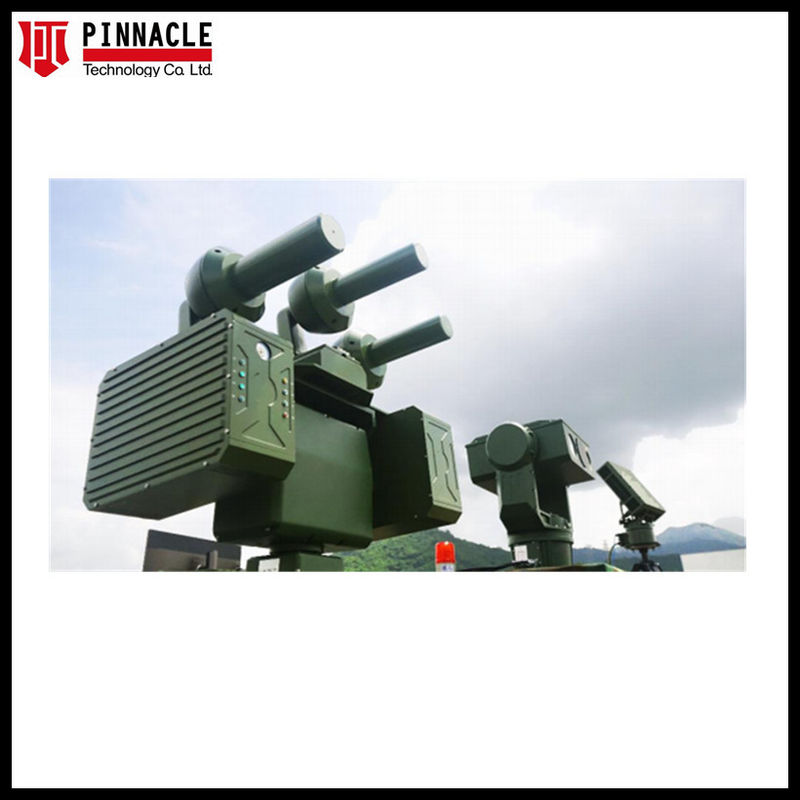

Le système est un système de conception modulaire avancée composé de radar de sécurité, caméra de détection vidéo, détection radio et module de brouillage RF.Plusieurs appareils peuvent être connectés en réseau pour une couverture de sécurité plus étroite et plus grande.
Le système surveille les drones à travers la fusion d'informations multi-capteurs et le travail collaboratif.et effectue des opérations de brouillage et d' atterrissage forcé sur les UAV / drones entrant dans la zone de défense pour assurer la sécurité.
|

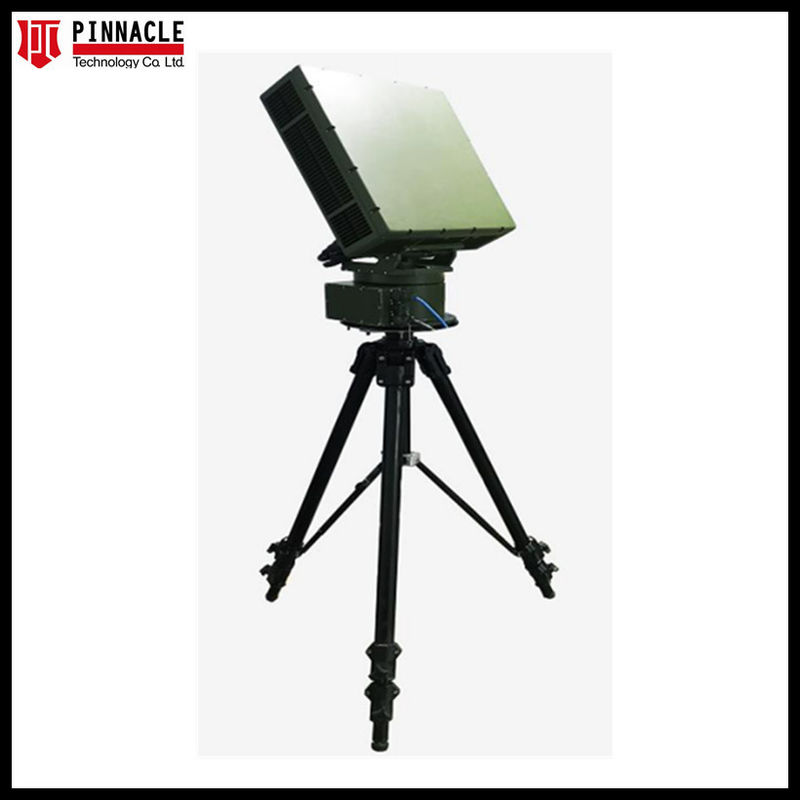

Paramètres techniques du radar:
| Nom de l'article | Indice |
| Système | Array de phase active en 3D |
| La bande | bande Ku |
| Le pouvoir | ≤ 120 watts |
| Portée de détection | Résistance maximale: 3 km (RCS = 0,01m2) |
| Portée minimale: 200 m | |
| Résolution de la plage | ≤ 10 m |
| Résolution en azimuth | 30,6° |
| Précision en azimuth | 0.5° |
| Résolution d'élévation | 3° |
| Précision de l'élévation | 1° |
| Couverture directionnelle | L'écart entre les deux axes doit être supérieur ou égal à: |
| Pour les véhicules à moteur: | |
| Portée de balayage | Scanner mécanique à 360° |
| Le poids | ≤ 35 kg |
| Dimension | Pour les véhicules à moteur à commande autonome, les dimensions de l'emballage doivent être définies comme suit: |
| Énergie électrique | DC 24V, 10A |
| Consommation d'électricité | ≤ 120 W |
| Intégration intellectuelle | 65 |

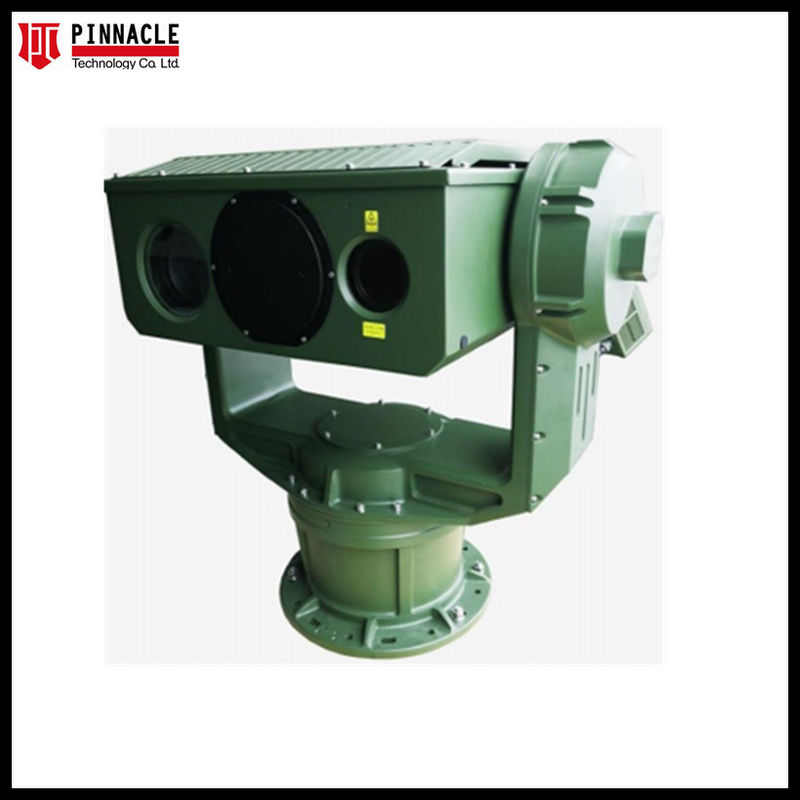

| Dispositif | Nom de l'article | Indice |
| Caméra EO | Résolution | 1080p |
| Pixel | 2 millions | |
| Éclairage | ≥ 0,0021ux | |
| Longueur focale | 22.5 à 755 mm,34x Optique | |
| Angle de vue | Le champ de vision horizontal est de 0,54° à 18,12°. | |
| Le champ de vision vertical est de 0,41° à 13,48° | ||
| Affichage de la plage | Plage de pan: 360° sans fin | |
| Plage d'inclinaison: -45° à +90° | ||
| Vitesse de rotation | Vitesse de panne ≤ 80°/s,Vitesse d'inclinaison ≤ 60°/s | |
| La chaleur | Capteur | Capteur de plan focal non refroidi |
| Pixel | 384*288 | |
| bande d'onde infrarouge | 8 à 14um | |
| Longueur focale | 31 à 155 mm | |
| Angle de vue | Le champ de vision horizontal est de 4,02° à 19,9° (wide-tele) | |
| Le champ de vision vertical est de 3,21° à 15,9° (vidéo) | ||
| Vision nocturne au laser | Source lumineuse laser | Laser infrarouge |
| Longueur d'onde | 810 nm | |
| Le pouvoir | 15w | |
| Système | Distance d'identification et de repérage des drones | Le ciel est dégagé:≤ 2,4 km |
| Vision nocturne:≤ 1,2 km,Température d'écoulement | ||
| Temps d'identification | > >3S | |
| Intégration intellectuelle | 66 |

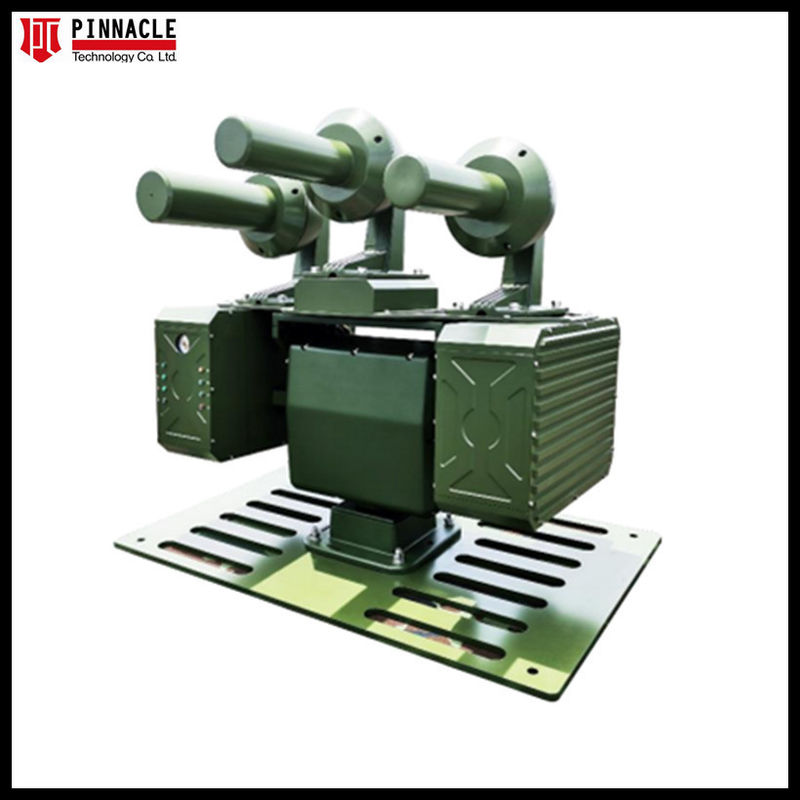

Module de brouillage RFsParamètres:
| Les chaînes n°. | Fréquences | RFPuissance de sortie+/-3dBm |
| 1 | 20 à 600 MHz | 50 W |
| 2 | 600 à 1400 MHz | 50 W |
| 3 | 1400 à 2 200 MHz | 50 W |
| 4 | 2200 à 3000 MHz | 50 W |
| 5 | 3000 à 3800 MHz | 50 W |
| 6 | 3800 à 4600 MHz | 50 W |
| 7 | 4600 à 5400 MHz | 50 W |
| 8 | 5400 à 6200 MHz | 50 W |
| Total des canaux de travail | 8 canaux | |
| Chaque puissance de bande | 50 W | |
| Puissance de sortie totale | 400 W | |
| Puissance réglable | Chaque puissance de bande peut être réglée par logiciel | |
| Portée de brouillage |
500 à 2000 m, la portée des brouillages dépend de l'environnement local les facteurs et la distance entre le drone, la télécommande et le jammer |
|
| Antenne | Antennes Omni à gain élevé intégrées | |
| Cible de blocage | Les fréquences des drones et les fréquences de télécommande de 20 à 6000 | |
