Module d'amplificateur de puissance RF monté sur rack 5.6G-6G Certifié ISO9000
Nom de la marque:
PTC
Numéro de modèle:
HPA200W
Lieu d'origine:
Shenzhen en Chine
Attestation:
ISO 9000
Quantité minimale de commande:
1 jeu
Prix:
Contact Us
Capacité d'approvisionnement:
500000
Délai de livraison:
10 à 20 jours
Conditions de paiement:
T/T, Western Union
Emballage standard:
Cartonné
Détails du produit
Mettre en évidence:
Module d'amplificateur de puissance RF monté sur rack
,Module d'amplificateur de puissance ISO9000 RF
,Module d'amplificateur RF monté sur rack
Model NO.:
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.
Frequencies:
5.6 à 6 GHz
Output Power:
200 W
Dimension:
620 x 480 x 53 mm
Class:
AB Linière
Rack Size:
19'Echafaudage standard et hauteur 6U
Description du produit
Spécifications détaillées et caractéristiques
Module d'amplificateur de puissance RF à haute puissance de 200 W
PTC-HPA200W est un amplificateur à haute puissance à l'état solide, nous avons personnalisé tous les amplificateurs selon la demande de chaque client, ce modèle avec une bande passante ultra large et une puissance de sortie élevée en option.Ce modèle a été conçu avec19' standard et hauteur 6U.
Les spécifications électriques:50, 25°C
| Paramètre | Spécification | Les notes | |||||
| Plage de fréquence de fonctionnement | 5700-5800 MHz | ||||||
| Sortie de puissance @ saturation | 300 Type de watts | CW | |||||
| Sortie de puissance @ P1dB | 200 watts par minute | ||||||
| Gain de puissance | 54 dB Min | Pin=0 dBm pour le fonctionnement normal | |||||
| Accroissement de la puissance et de la planéité | 1.5-2dB p-p max | Puissance d'entrée constante | |||||
| Caractéristiques du pouls | Largeur | Le devoir | RPF | ||||
| 100 nS | |||||||
| Perte de retour d'entrée | -10 dB au maximum | Par rapport à 50 Ohms | |||||
| Intermodulation à deux tons (IMD) | -30 dBc type | 44 dBm/Tone, = 1 MHz | |||||
| Figure du bruit | < 20 dB | ||||||
| Les harmoniques | > 2 ans5dBc type | À puissance de sortie nominale | |||||
| Faux | -60 dBc au maximum | Non-harmoniques | |||||
| Voltage de fonctionnement | 100V-AC | ||||||
| Consommation d'électricité | 1500 watts maximum | Au Pout nominé | |||||
| Protection de la puissance d'entrée | +20dBm max | < 10 secondes sans dommage | |||||
| Protection contre la charge VSWR | 5: 1 Max | < 1 minute à Pout nominale | |||||
Caractéristiques environnementales |
|||||||
| Paramètre | Spécification | Les notes | |||||
| Température ambiante de fonctionnement | - 20 ans.à +55°C | ||||||
| Température de stockage | -40 à +85 °C | ||||||
| Humidité relative | 5 à 95% | Non condensés | |||||
Les spécifications mécaniques |
|||||||
| Paramètre | Spécification | Les notes | |||||
| Dimensions W x H x D | 620 × 480 × 530 mm | 5U - Sauf les poignées | |||||
| Le poids | 25 kg | ||||||
| Connecteurs RF entrants / sortants | Femme de type N | Panel avant ou arrière | |||||
| Énergie CA / Interface | La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon. | Ou équivalent | |||||

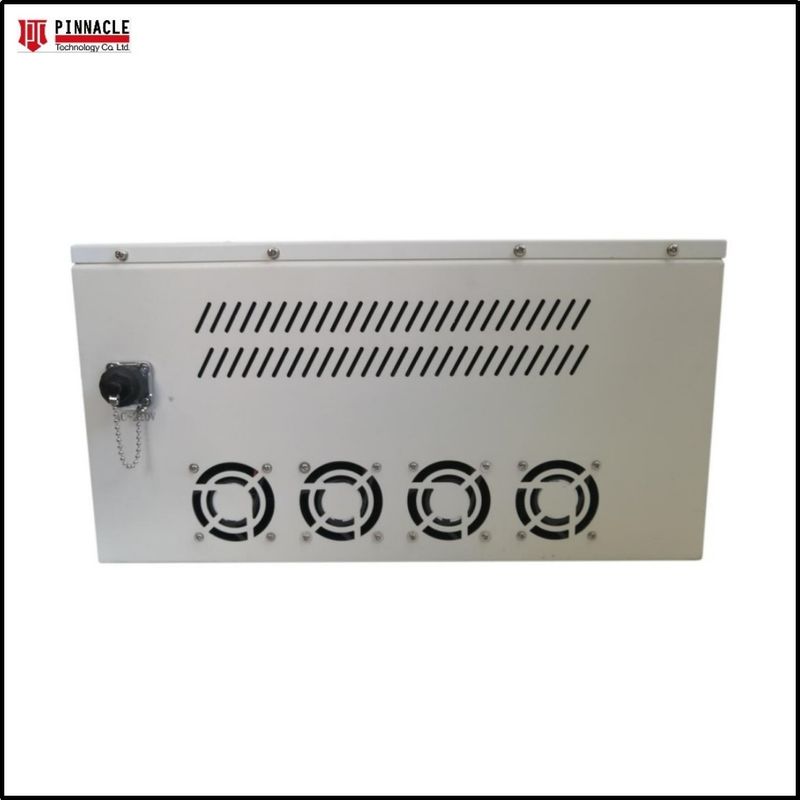

| Réfrigération | Construit dans le refroidissement du ventilateur | Vitesse variable | |||||
| Le montant de l'indemnitéMoniteur et contrôle numériques: | Pour les appareils électroniques, le système d'alarme est utilisé. | Optionnel | |||||
| Le montant de l'impôt sur le revenu est calculé à partir des revenus de l'entreprise. | Interface GPIB facultative | Application Bluetooth à distance | |||||
Conception linéaire du GaN de classe A/AB
Système monté sur support
Largeur de bande instantanée
Convient pour les applications EMI/RFI, Lab, Comm. et EW à large bande
Convient pour l'impulsion et toutes les normes de modulation à canal unique
Circuits de protection intégrés
Haute fiabilité et robustesse pour les applications mobiles
Le contrôle du système prend en charge la télécommande Ethernet

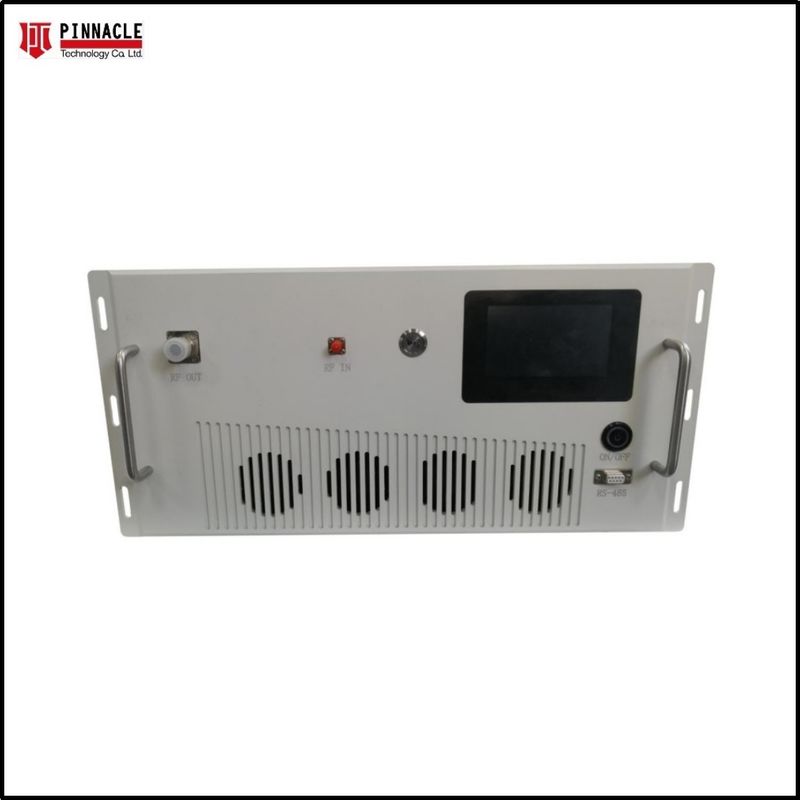

Écran tactile
1. PA:affichage de la puissance de sortie RF courante;
2- Je vous en prie.Mettre en place et afficher la valeur d'atténuation actuelle
(0 à 30d)B. Pourla gamme);
3- Je ne sais pas.Afficher l' onde stationnaire de sortie actuelle
Paramètres dule module;
4- Je ne sais pas.Statut de l'onde en veille;
5. Tmp:état de température du système;
6. OP:état de la puissance de sortie RF;
7. Commutateur de commande de sortie RF: appuyez sur l'interrupteur pour activer l'interrupteur et l'interrupteur change de couleur bleue, change de couleur blanche après avoir appuyé à nouveau pour éteindre l'interrupteur;
8. Temp:afficher la température du système en cours;
2- Je vous en prie.Mettre en place et afficher la valeur d'atténuation actuelle
(0 à 30d)B. Pourla gamme);
3- Je ne sais pas.Afficher l' onde stationnaire de sortie actuelle
Paramètres dule module;
4- Je ne sais pas.Statut de l'onde en veille;
5. Tmp:état de température du système;
6. OP:état de la puissance de sortie RF;
7. Commutateur de commande de sortie RF: appuyez sur l'interrupteur pour activer l'interrupteur et l'interrupteur change de couleur bleue, change de couleur blanche après avoir appuyé à nouveau pour éteindre l'interrupteur;
8. Temp:afficher la température du système en cours;
Interface d'entrée de valeur ATT
Cliquez sur [ATT] pour afficher l'interface ci-dessus, puis entrez la valeur d'ATT de 0 à 30 puis cliquez sur [confirmer].
