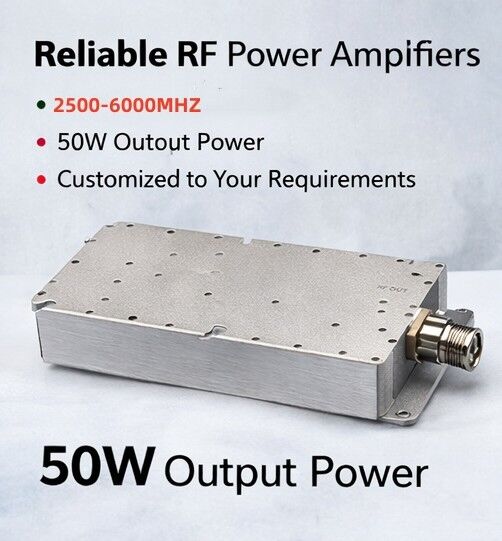

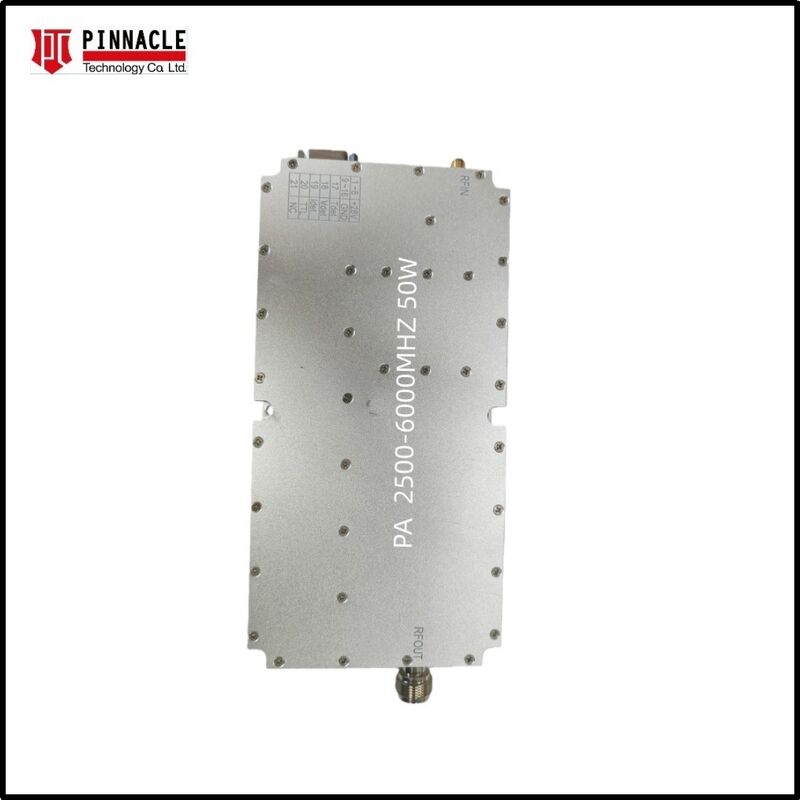

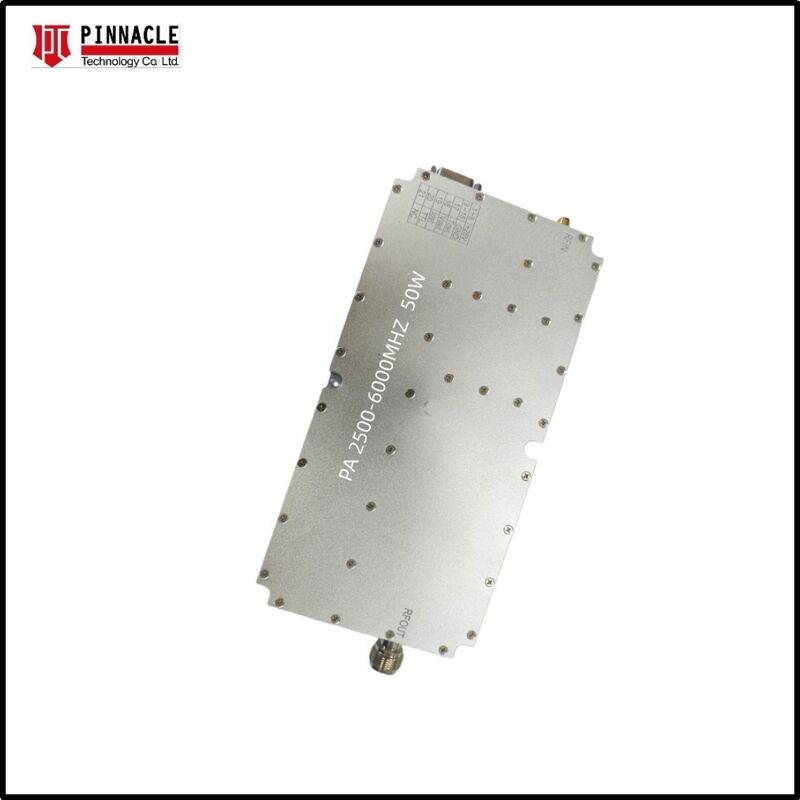

Module d'amplificateur de puissance RF à bande ultra large 2500 à 6000 MHz Puissance de sortie 50W Convient pour les applications de systèmes 5G, WiFi 6, satellite et radar
Nom de la marque:
PTC
Numéro de modèle:
PTC-A2560-50W
Lieu d'origine:
SHENZHEN CHINE
Attestation:
QS,CE
Quantité minimale de commande:
1 pièces
Prix:
Neg
Capacité d'approvisionnement:
50000/mois
Délai de livraison:
3-30 jours
Conditions de paiement:
Western Union, T/T, L/C, D/A, D/P
Emballage standard:
emballage en carton
Détails du produit
Mettre en évidence:
Module amplificateur de puissance RF à bande ultra large
,Amplificateur de puissance RF 50W pour 5G
,Amplificateur RF satellite WiFi 6
Description du produit
Spécifications détaillées et caractéristiques
Module d'amplificateur de puissance RF ultra large bande de 2500 à 6000 MHz Puissance de sortie de 50 W
Ce module RF 2500-6000MHz est un module d'amplificateur de puissance de 50W conçu pour les applications 5G, WiFi 6, satellite et radar.
Principales caractéristiques
- Performance ultra large bande:Couverture transparente de 400 MHz à 3000 MHz, éliminant le besoin de multiples amplificateurs à bande étroite
- Technologie GaN avancée:Utilise des dispositifs à haute efficacité de nitrure de gallium sur carbure de silicium (GaN-sur-SiC) pour une densité de puissance supérieure et une gestion thermique
- Protection intégrée:Inclut des circuits intégrés pour la protection contre les températures élevées et la protection VSWR (Voltage Standing Wave Ratio) pour prévenir les dommages causés par la réflexion du signal
- Compact et robuste:Installé dans un châssis en alliage d'aluminium usiné de précision, conçu pour résister aux conditions industrielles difficiles et à tous les environnements relatifs
- Personnalisable:La plage de fréquences et la sortie peuvent être personnalisées sur demande
Applications
- Les contre-mesures électroniques (ECM):Idéal pour le brouillage du signal et les systèmes d'interférence à large spectre
- Test et mesure:Une source d'alimentation fiable de qualité de laboratoire pour les tests EMC et les mesures d'antenne
- Systèmes de communication:Un amplificateur de haute puissance pour les stations terrestres 5G, Wi-Fi 6 et satellites
- Systèmes radar:Applications d'impulsion et de CW (onde continue) pour la détection radar moderne
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Plage de fréquences | 2500 à 6000 MHz |
| Puissance de sortie (P_sat) | ≥ 50 W |
| Les gains | ≥ 50 dB |
| Gain de planéité à l'intérieur de la bande | ≤ 5,0 dB |
| Courant de fonctionnement | ≤ 5,5 A |
| Connecteur | SMA-femme |
| Interface d'alimentation et de commande | Je ne sais pas. |
| Énergie VCC et tension maximale | +28V, +32V |
| Dimension | 180 × 90 × 25 mm (à l'exclusion des connecteurs) |
| Poids net | 1 kg ou plus |
| Fil d'alimentation électrique | Rouge+Noir+Câble activé |
| Température de fonctionnement | -40°C à +55°C |
Vous pouvez également aimer
Amplificateur RF haute puissance 800W 1200-1400MHz avec conception montée sur rack pour applications industrielles
800W High Power 1200-1400MHz RF Power Amplifier Product Overview The 1200-1400MHz 800W High Power RF Power Amplifier is engineered for demanding RF transmission systems requiring exceptional output power, stability, and continuous-duty performance. Built with advanced LDMOS power devices and an ...
Module d'amplificateur haute puissance de 50 W 810 GHz
8–10 GHz 50W High Power Amplifier Module High-Efficiency RF Power Amplifier for X-Band Applications The 8-10 GHz 50W Power Amplifier Module is a high-performance X-band RF amplifier designed for demanding wireless communication, radar, electronic warfare, instrumentation, and defense applications. ...
Module amplificateur de puissance RF large bande 400-3000 MHz 50W
400-3000MHz Broadband Wide Band 50W RF Power Amplifier Module This 400-3000MHz RF Module 50W Power Amplifier is a no signal source power amplifier module delivering 50W output power. Available in multiple frequency ranges including 400-3000MHz, 2500-6000MHz, and 6000-8000MHz RF PA configurations. ...

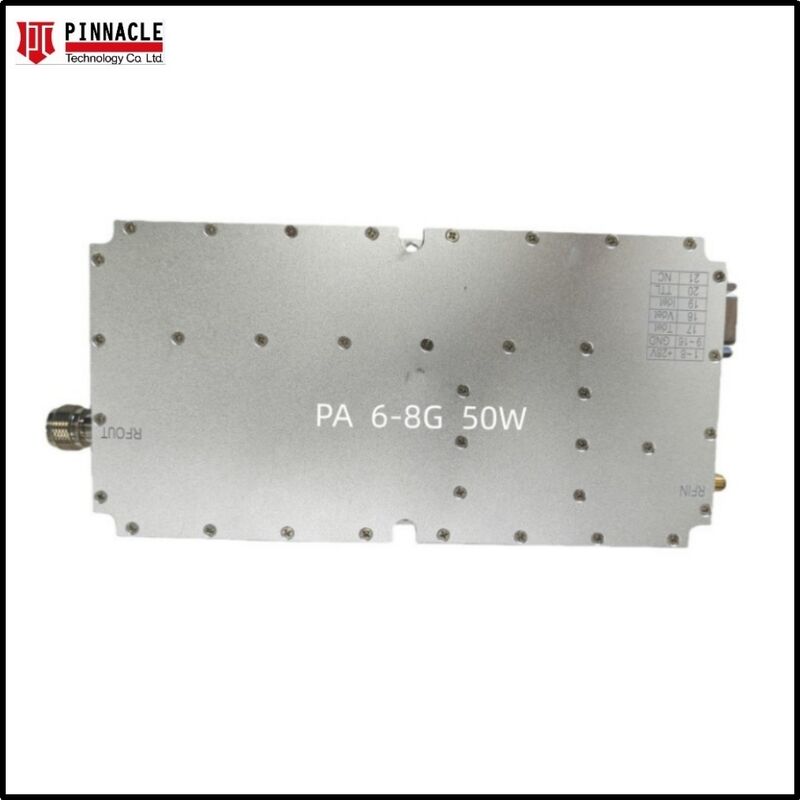

Module d'amplificateur de puissance RF de 50 Watt couvrant de 6 à 8GMHz pour la communication et la mesure du brouillage du signal
