Module amplificateur de puissance RF large bande 400-3000 MHz 50W
Nom de la marque:
PTC
Numéro de modèle:
PTC-A4030-50W
Lieu d'origine:
SHENZHEN CHINE
Attestation:
QS,CE
Quantité minimale de commande:
1 pièces
Prix:
Neg
Capacité d'approvisionnement:
50000/mois
Délai de livraison:
3-30 jours
Conditions de paiement:
Western Union, T/T, L/C, D/A, D/P
Emballage standard:
emballage en carton
Détails du produit
Mettre en évidence:
Module amplificateur de puissance RF 400-3000 MHz
,amplificateur à bande large de 50W rf
,Module amplificateur de puissance à large bande
Description du produit
Spécifications détaillées et caractéristiques
Module d'amplificateur de puissance RF à large bande de 400 à 3000 MHz

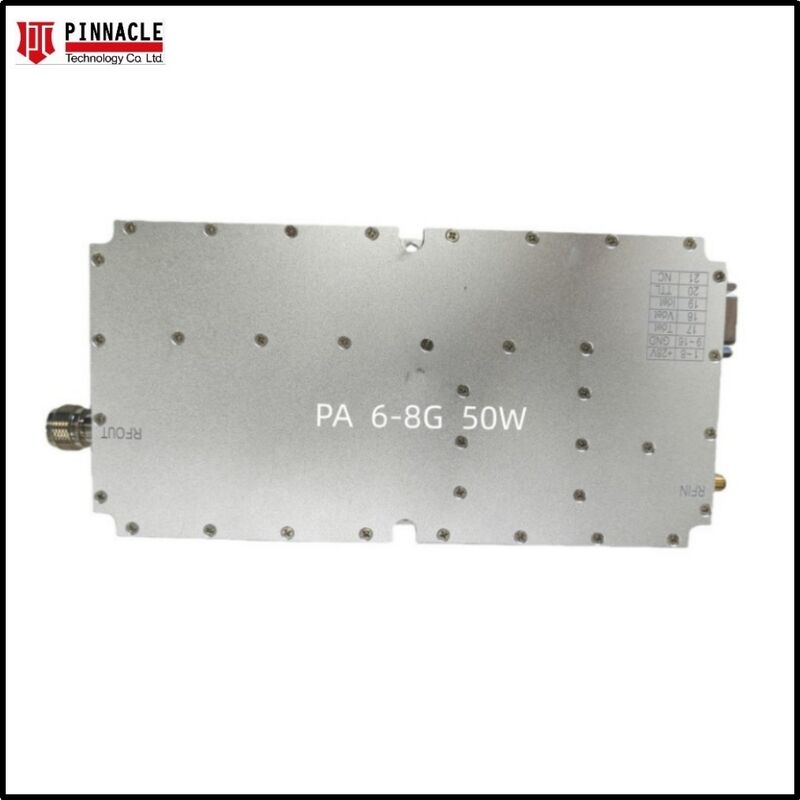

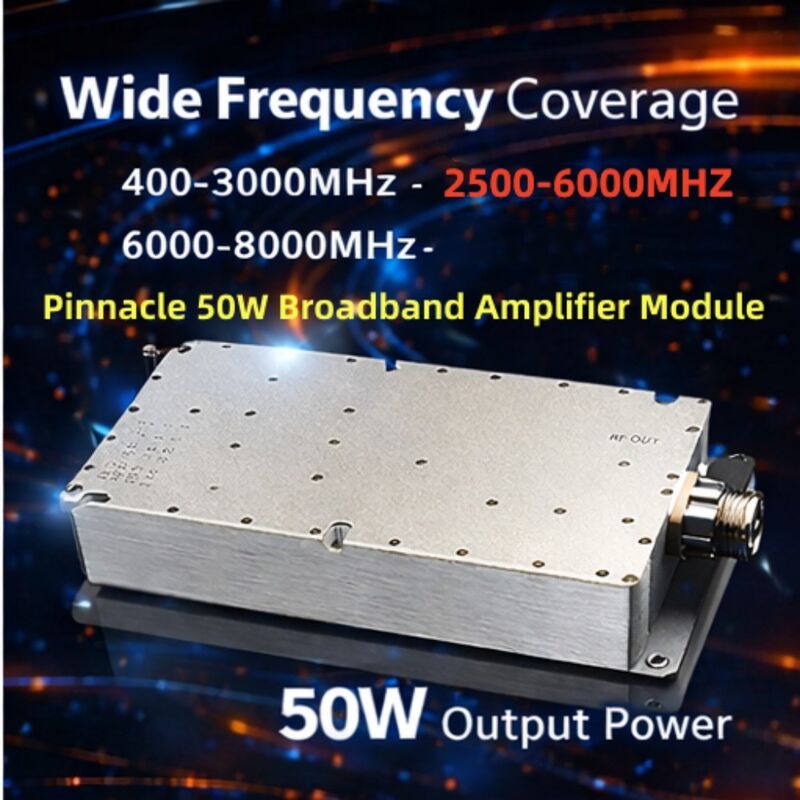

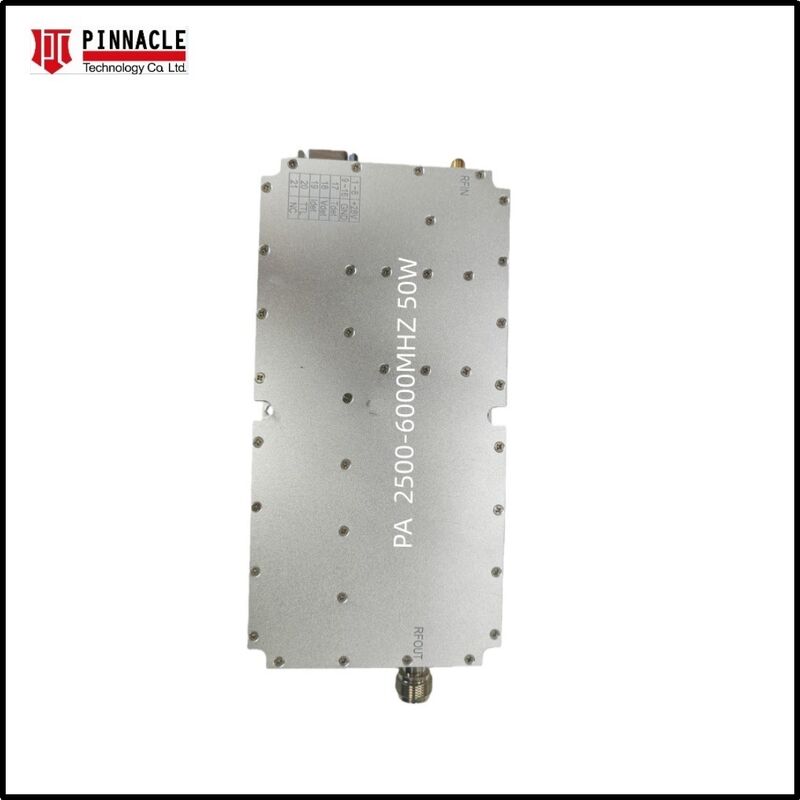

Cet amplificateur de puissance de 50W de module RF 400-3000MHz est un module d'amplificateur de puissance sans source de signal fournissant une puissance de sortie de 50W. Disponible dans plusieurs gammes de fréquences, y compris 400-3000MHz, 2500-6000MHz,et configurations de PA RF de 6000 à 8000 MHz.
Principales caractéristiques
Performances ultra large bande
Couverture transparente de 400 MHz à 3000 MHz, éliminant le besoin de multiples amplificateurs à bande étroite.
Technologie GaN avancée
Utilise des dispositifs à haute efficacité à base de nitrure de gallium sur carbure de silicium (GaN-sur-SiC) pour une densité de puissance et une gestion thermique supérieures.
Protection intégrée
Inclut des circuits intégrés pour la protection contre les températures élevées et la protection VSWR (Voltage Standing Wave Ratio) pour prévenir les dommages causés par la réflexion du signal.
Conception compacte et robuste
Installé dans un châssis en alliage d'aluminium usiné de précision, conçu pour résister à des environnements industriels et relatifs difficiles.
Options de personnalisation
La plage de fréquences et la puissance de sortie peuvent être personnalisées en fonction des exigences spécifiques.
Applications
- Contre-mesures électroniques (ECM): idéales pour le brouillage du signal et les systèmes d'interférence à large spectre
- Test & Measurement: Une source d'alimentation fiable de laboratoire pour les tests EMC et les mesures d'antenne
- Systèmes de communication: booster à haute puissance pour les stations terrestres 5G, Wi-Fi 6 et satellite
- Systèmes de radar: applications d'impulsion et d'onde continue pour la détection radar moderne
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Plage de fréquences | 400 à 3000 MHz |
| Puissance de sortie (P_sat) | ≥ 50 W |
| Les gains | ≥ 50 dB |
| Gain de planéité à l'intérieur de la bande | ≤ 5,0 dB |
| Courant de fonctionnement | ≤ 5,5 A |
| Connecteur | SMA-femme |
| Interface d'alimentation et de commande | Je ne sais pas. |
| Énergie VCC et tension maximale | +28V, +32V |
| Dimension | 180 × 90 × 25 mm (à l'exclusion des connecteurs) |
| Poids net | 1 kg ou plus |
| Fil d'alimentation électrique | Rouge+Noir+Câble activé |
| Température de fonctionnement | -40°C à +55°C |
