Module d'amplificateur de puissance RF de 50 Watt couvrant de 6 à 8GMHz pour la communication et la mesure du brouillage du signal
Nom de la marque:
PTC
Numéro de modèle:
PTC-A6080-50W
Lieu d'origine:
SHENZHEN CHINE
Attestation:
QS,CE
Quantité minimale de commande:
1 pièces
Prix:
Neg
Capacité d'approvisionnement:
50000/mois
Délai de livraison:
3-30 jours
Conditions de paiement:
Western Union, T/T, L/C, D/A, D/P
Emballage standard:
emballage en carton
Détails du produit
Mettre en évidence:
Module d'amplificateur de puissance RF de 50 watts
,Amplificateur de brouillage du signal de 6 à 8 GHz
,Module d'amplificateur RF pour la mesure de la communication
Description du produit
Spécifications détaillées et caractéristiques

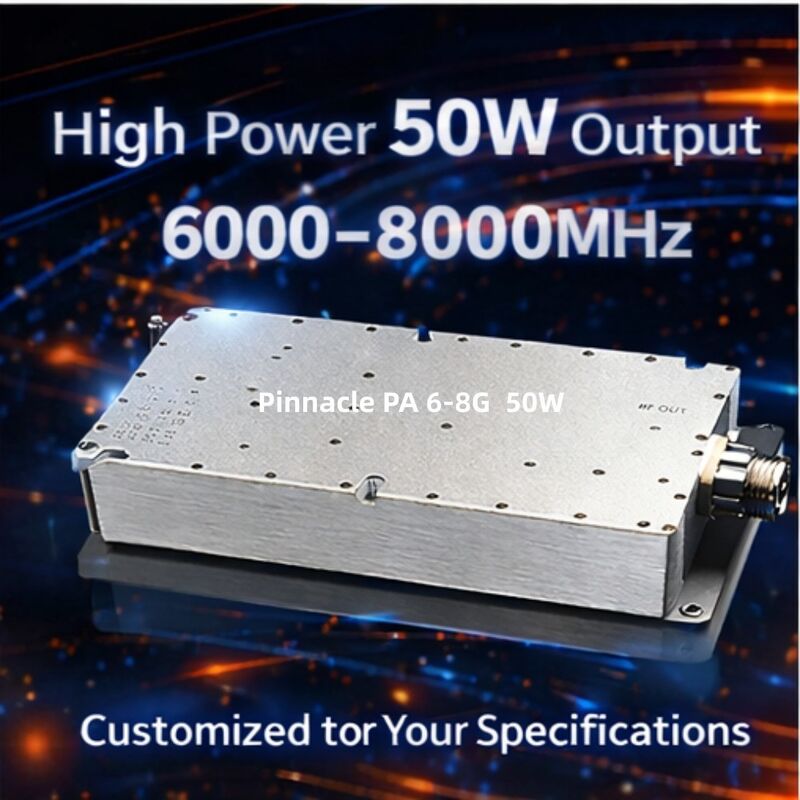

Module Amplificateur RF de Puissance - 50W, 6-8GHz
Module RF professionnel 6-8GHz avec une puissance de sortie de 50W, conçu pour le brouillage de signaux, les systèmes de communication et les applications de mesure.
Présentation du produit
Ce module amplificateur RF de puissance 6-8GHz délivre une puissance de sortie de 50W sans nécessiter de source de signal externe. Disponible en plusieurs plages de fréquences, y compris des configurations d'amplificateurs RF PA de 400-3000MHz, 2500-6000MHz et 6000-8000MHz.
Caractéristiques principales
- Performance Ultra-Large Bande : Couverture transparente de 400MHz à 3000MHz, éliminant le besoin de plusieurs amplificateurs à bande étroite
- Technologie GaN Avancée : Utilise des dispositifs au nitrure de gallium sur carbure de silicium (GaN-on-SiC) à haute efficacité pour une densité de puissance et une gestion thermique supérieures
- Protection Intégrée : Circuits intégrés pour la protection contre les surchauffes et la protection VSWR afin d'éviter les dommages dus à la réflexion du signal
- Compact et Robuste : Châssis en alliage d'aluminium usiné avec précision conçu pour résister aux environnements industriels difficiles et à tous les environnements relatifs
- Personnalisable : La plage de fréquences et la puissance de sortie peuvent être personnalisées selon les exigences du client
Applications
- Contre-mesures électroniques (ECM) : Idéal pour les systèmes de brouillage de signaux et d'interférences à large spectre
- Test et Mesure : Source de puissance fiable de qualité laboratoire pour les tests CEM et les mesures d'antennes
- Systèmes de Communication : Amplificateur haute puissance pour les stations terrestres 5G, Wi-Fi 6 et satellites
- Systèmes Radar : Applications pulsées et CW (onde continue) pour la détection radar moderne
Spécifications Techniques
| Paramètre | Spécification |
|---|---|
| Plage de Fréquences | 6-8GHz |
| Puissance de Sortie (P_sat) | ≥50W |
| Gain | ≥50dB |
| Platitude du Gain en Bande | ≤5.0dB |
| Courant de Fonctionnement | ≤5.5A |
| Connecteur | SMA Femelle |
| Alimentation et Interface de Contrôle | DB7W2 |
| Alimentation VCC et Tension Maximale | +28V, +32V |
| Dimensions | 180×90×25mm (hors connecteurs) |
| Poids Net | 1kg |
| Câble d'Alimentation | Fil Rouge+Noir+Activation |
| Température de Fonctionnement | -40℃ à +55℃ |
