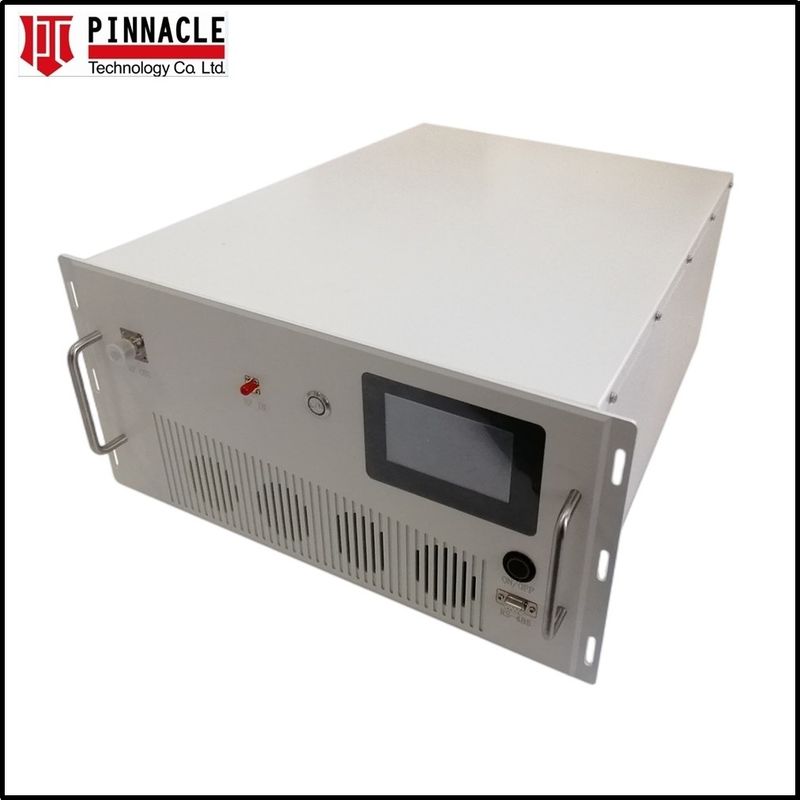

Paramètre

Spécification

Les notes

Plage de fréquence de fonctionnement

1.0 à 2,0 GHz

Puissance électrique

120 watts par minute

CW

Sortie de puissance @ P1dB

Type de 100 watts

CW

Gain de puissance

50 dB Min

Accroissement de la puissance et de la planéité

40,0 dB p-p max

Puissance d'entrée constante

Perte de rendement des entrées / sorties

10 dB Min

Par rapport à 50 Ohms

Intermodulation à deux tons (IMD)

-30 dBc type

40 dBm/Tone, Δ = 1 MHz

Les harmoniques

-20 dBc type

-15dBc @ 1GHz - au Pout nominé

Faux

-60 dBc au maximum

Non-harmoniques

Voltage de fonctionnement

28 Nom VDC

Consommation actuelle

28 ampères maximum

Au Pout nominé

Protection de la puissance d'entrée maximale

+8 dBm

< 10 secondes sans dommage

Protection contre la charge VSWR

5: 1

< 1 minute à puissance nominale

Accélérer / arrêter

5 μSec au maximum

Paramètre

Spécification

Les notes

Température du boîtier de fonctionnement

-20 à +65 °C

Température de stockage

-40 à +85 °C

Humidité relative

5 à 95%

Non condensés

Paramètre

Spécification

Les notes

Les dimensions

300 x 400 x 60 mm

À l'exclusion des connecteurs

Le poids

8Un kilo.

Connecteurs RF entrants et sortants

Femme SMA / de type N

Énergie CC / connecteur d'interface

Hybride à 9 broches D-Sub

9W4

Réfrigération

Disque de chaleur externe

Il est nécessaire d'utiliser l'air forcé

Le pin

Fonction

Définition

1

Le FWD

Option 101 - Détection de la puissance avant

2

VVA

Option 103 - Attenuateur à tension variable

3

Sensor de courant

Je suis..._DLe type d'électricité

4

Détecteur de temps

V_T@10mV/- Je ne sais pas.C + 500 mV type

5

Arrêt

TTL

A1, A2

VDD

28VDC

A3, A4

Le GND

Le sol
